Примеры применения модулей и систем суперконденсаторов
Благодаря ключевым преимуществам, таким как реакция за миллисекунды, ресурс в миллионы циклов работы и стабильная эксплуатация в широком диапазоне температур от -40 °C до 85 °C, суперконденсаторы уже получили широкое промышленное применение в шести ключевых областях: энергетическое хранение, регулирование частоты, резервное электропитание, восстановление энергии, устранение эффекта кратковременного пропадания напряжения и пуск мощных нагрузок.

Cуперконденсаторы обладают существенными преимуществами:
Их скорость реакции составляет миллисекунды (≤ 0,4 мс), что значительно быстрее, чем у традиционных решений, где реакция измеряется секундами или даже минутами;
Ресурс превышает 500 000 циклов, а срок службы достигает 10–15 лет — это намного выше, чем у литиевых аккумуляторов (менее 10 000 циклов) и свинцово-кислотных батарей (3–5 лет);
Они функционируют в более широком диапазоне температур без дополнительного оборудования для терморегулирования, в то время как традиционные системы стабильно работают только в диапазоне от -20 °C до 60 °C, часто выходят из строя в условиях низких температур и требуют установки нагревательных устройств.
Кроме того, данное решение отличается низкими затратами на обслуживание и поддерживает горячее подключение/отключение. Годовые расходы на обслуживание снижаются на 60–80%, что позволяет избежать таких проблем традиционных решений, как регулярная замена компонентов и высокий риск утечки электролита.
В плане безопасности суперконденсаторы являются экологически безопасными и не имеют риска возгорания или взрыва, в отличие от традиционных систем, где существует угроза термического разгона литиевых аккумуляторов. Они также демонстрируют отличные результаты при пуске при низких температурах: при -35 °C вероятность успешного пуска составляет ≥ 99%, что значительно выше, чем у свинцово-кислотных батарей (≤ 30%) и литиевых аккумуляторов (≤ 50%). Период окупаемости инвестиций составляет всего 1,5–3 года, что существенно меньше, чем у традиционных решений (более 5 лет).
I. Сфера энергетического хранения

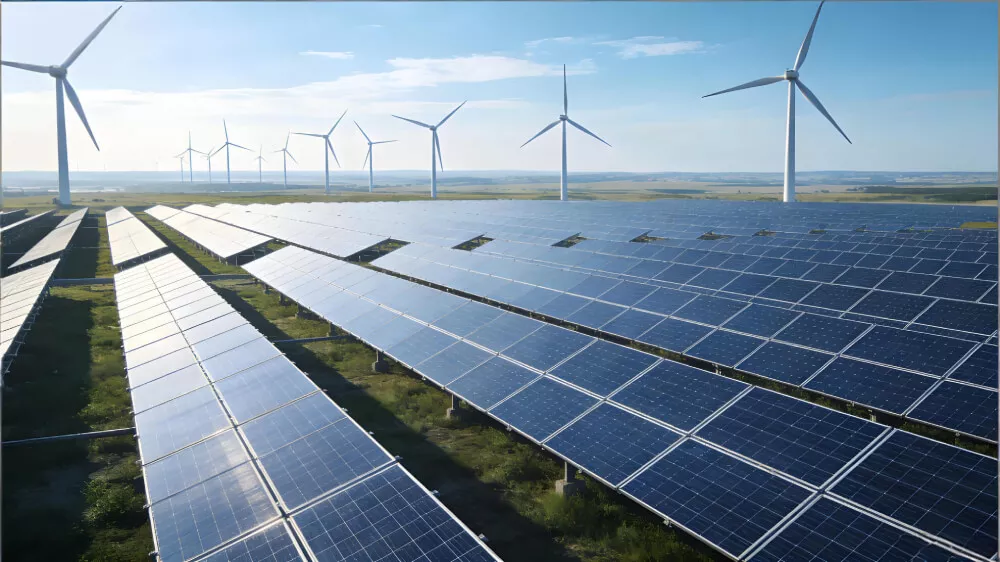

Основные задачи устранение колебаний мощности при подключении ветряных и солнечных электростанций к сети, замена традиционных свинцово-кислотных батарей для обеспечения надежной длительной подачи электроэнергии, снижение затрат на эксплуатацию и обслуживание. Референсный проект интегрированный проект ветро-солнечной энергетики с хранилищем энергии мощностью 50 МВт/энергетической емкостью 100 МВт·ч в определенном регионе. Контекст применения к проекту подключена солнечная электростанция мощностью 200 МВт и ветряная электростанция мощностью 100 МВт. Проект характеризуется высокой волатильностью мощности генерации и значительным уровнем неиспользованной ветровой и солнечной энергии. Для стабилизации работы электросети требуется энергостORAGE system, способный сглаживать колебания мощности (в пределах ±10%).
Ключевое решение
реализация гибридной системы хранения энергии на основе суперконденсаторов сухого процесса и литиевых аккумуляторов. Суперконденсаторы отвечают за мгновенное регулирование мощности (с временем реакции 0–1 секунда), а литиевые аккумуляторы обеспечивают долгосрочное хранение энергии. Для координационного управления системы используется отечественная система управления энергией (СУЭ, EMS).
Ключевые показатели ● Точность сглаживания колебаний мощности ≥ 95%, уровень неиспользованной ветровой и солнечной энергии снижен с 18% до 5%; ● Ресурс суперконденсаторов ≥ 500 000 циклов, общий цикл эксплуатации и обслуживания системы увеличен до 8 лет (по сравнению с 3 годами для традиционных свинцово-кислотных батарей); ● При экстремально низких температурах (-25 °C) эффективность хранения энергии сохраняется на уровне ≥ 88% без необходимости установки дополнительного нагревательного оборудования. Преимущества и экономическая эффективность
ежегодное увеличение объемов усвоения чистых энергетических ресурсов более чем на 120 млн кВт·ч, снижение выбросов углерода на 96 000 тонн, сокращение затрат на эксплуатацию и обслуживание на 60%.
II. Сфера регулирования частоты

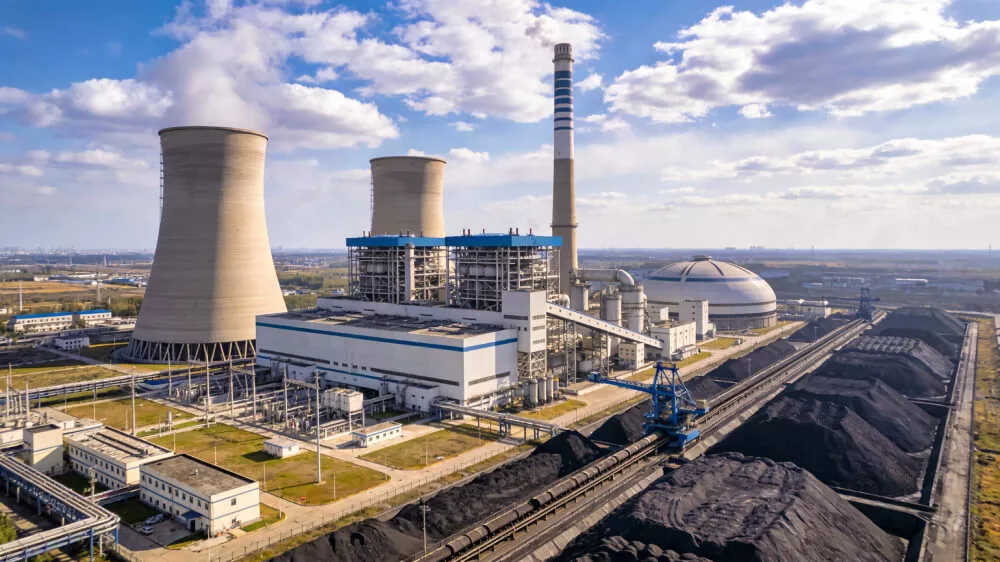

Основные задачи устранение проблем медленной реакции и низкой точности регулирования частоты традиционных тепловых электростанций, повышение процента соответствия частоты электросети нормативам, адаптация к потребностям подключения к сети высоких долей энергии из возобновляемых источников. Референсный проект система регулирования частоты на основе исключительно суперконденсаторов мощностью 16 МВт с длительностью работы 10 минут на территории определенной электростанции. Контекст применения как проект с крупнейшей в мире мощностью системы регулирования частоты на основе исключительно суперконденсаторов, он должен быть интегрирован с тепловой электростанцией мощностью 550 МВт, реагировать на команды автоматического управления генерацией (АУГ, AGC) электросети и решать проблемы традиционных систем регулирования частоты, таких как время реакции ≥ 1 секунда и недостаточная точность регулирования.
Ключевое решение использование отечественной системы управления + модулей суперконденсаторов сухого процесса, а также разработка инновационной топологии преобразователей энергии хранилища с последовательным соединением групп, обеспечивающей модульное расширение и быструю развертывание системы. Ключевые показатели ● Скорость реакции увеличена на 60%: с 1 секунды (у традиционных тепловых электростанций) сокращена до 0,4 секунды, что соответствует реакции миллисекундного уровня; ● Показатель производительности регулирования частоты Kp ≥ 0,8 (средний показатель по отрасли — 0,5), процент соответствия частоты электросети нормативам повышен с 98,2% до 99,8%; ● Стабильная эксплуатация при экстремально низких температурах (-30 °C), срок строительства составил 4 месяца (аналогичные проекты на основе литиевых аккумуляторов требуют 10 месяцев); ● После 100 000 циклов зарядки-разрядки сохраненная емкость составляет ≥ 90%, срок службы превышает 15 лет. Преимущества и экономическая эффективность ежегодный рост доходов от регулирования частоты превышает 30 млн юаней, снижение удельного расхода угля тепловыми электростанциями на 5 г/кВт·ч, годовое снижение выбросов углерода более чем на 20 000 тонн.
III. Сфера резервного электропитания

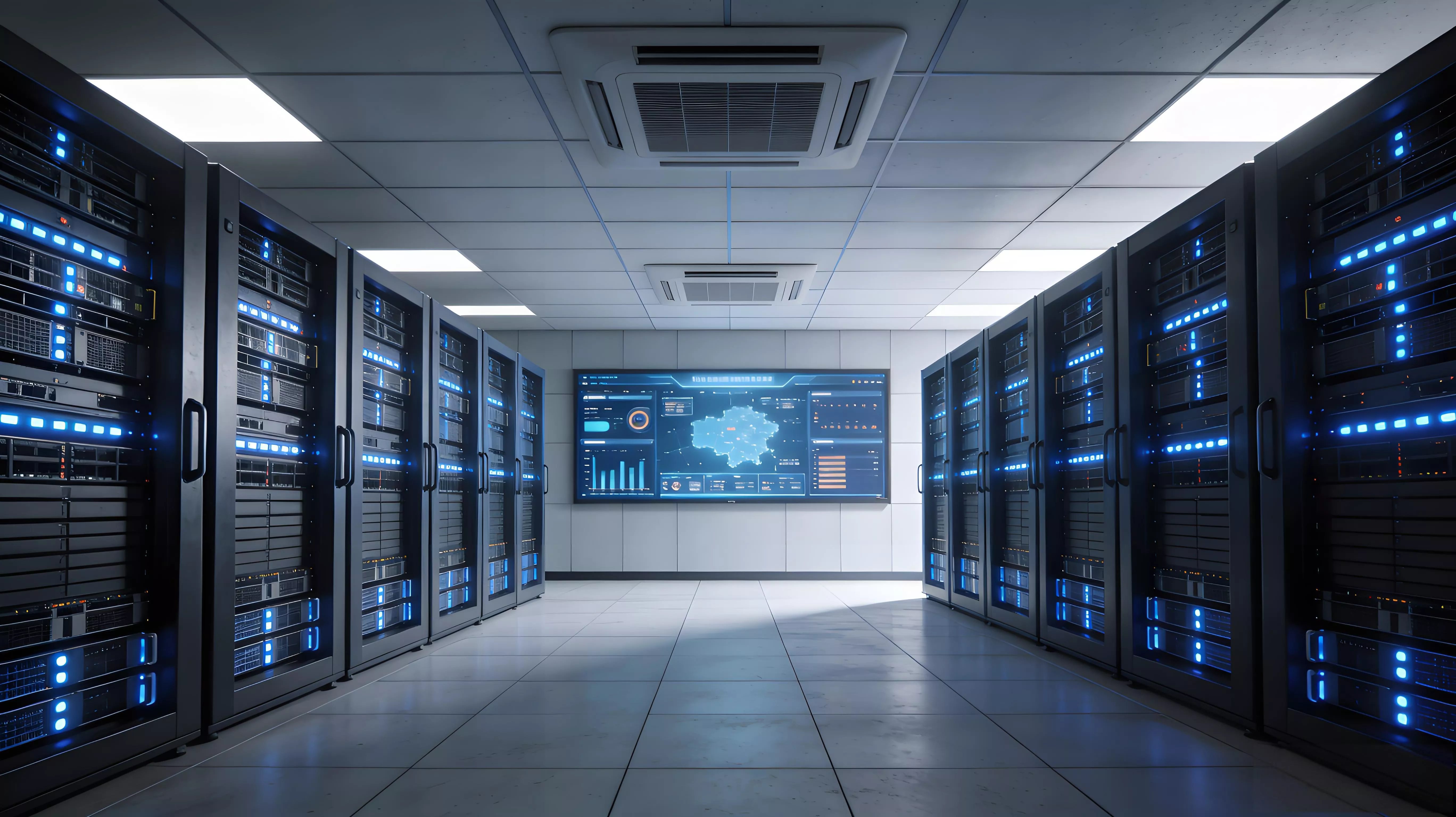

Основные задачи замена аккумуляторов ИБП, обеспечение мгновенного электропитания для центров обработки данных, медицинского оборудования и телекоммуникационных базовых станций, устранение проблем неработоспособности традиционных аккумуляторов при низких температурах и частого обслуживания. Референсный проект система резервного электропитания для определенного центра обработки данных в г. Дугань. Контекст применения серверы и хранилища центров обработки данных не допускают даже кратковременного перерыва в электропитании. Традиционные свинцово-кислотные аккумуляторы ИБП при высоких температурах (40 °C и выше) сокращают срок службы до 2 лет и имеют риск утечки электролита.
Ключевое решение использование модулей резервного электропитания на основе суперконденсаторов сухого процесса, подключенных параллельно к основному устройству ИБП, а также оснащение системой управления равномерным распределением напряжения для обеспечения бесперебойного переключения на резервное питание за 0 мс при отключении основного источника. Ключевые показатели ● Время переключения на резервное питание ≤ 1 мс, что соответствует требованию «нулевого перерыва» для серверов; ● Диапазон рабочих температур от -40 °C до 85 °C, при температурах в серверной комнате 45 °C срок службы модулей достигает 10 лет; ● Энергетическая плотность 12 Вт·ч/кг, емкость одного модуля 25 кВт·ч, поддерживается горячее замена модулей, время обслуживания сокращено до 15 минут на один цикл. Преимущества и экономическая эффективность годовые затраты на обслуживание снижены на 80%, полностью исключен риск утечки электролита, частота отказов оборудования снижена с 0,3% до 0,01%.
IV. Сфера восстановления энергии

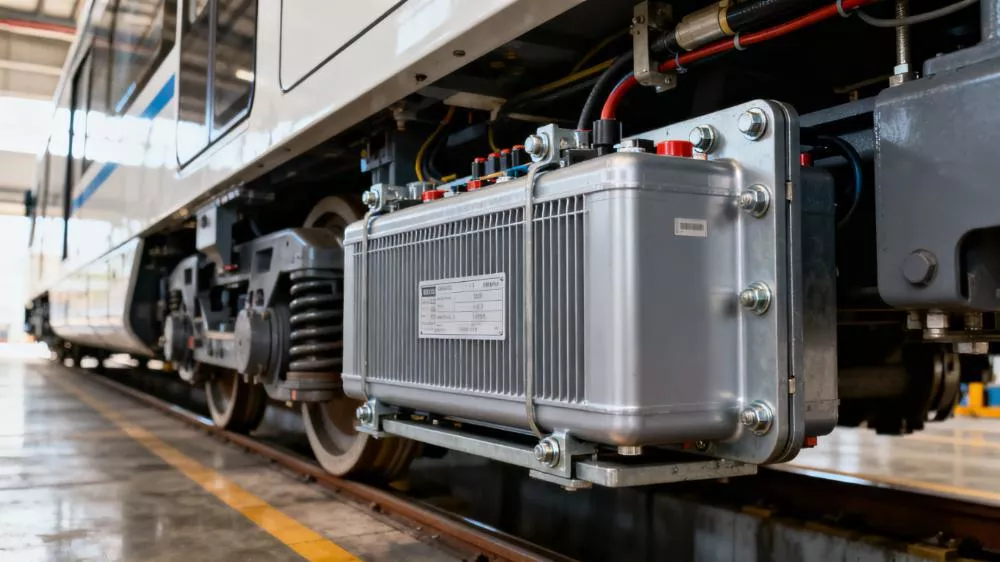

Основные задачи восстановление регенеративной энергии при торможении, запуске и работе оборудования, снижение энергопотребления и эксплуатационных затрат, адаптация к условиям работы с высокой частотой циклов. Пример 1 система восстановления энергии при торможении на 11-й линии метрополитена определенного города Ключевое решение размещение модулей хранения энергии на основе суперконденсаторов сухого процесса на станциях метрополитена для восстановления регенеративной электроэнергии, генерируемой при торможении поездов, и ее последующего использования при запуске следующих поездов. Ключевые показатели эффективность восстановления энергии при торможении составляет 85% (у литиевых аккумуляторов — всего 40%), годовая экономия электроэнергии на одной линии превышает 1,5 млн кВт·ч, снижение износа оборудования на 40%, снижение уровня шума на 15 дБ.
Экономическая эффективность
годовая экономия эксплуатационных затрат превышает 20 млн юаней, снижение выбросов углерода на 1200 тонн.
Пример 2 система восстановления энергии на контейнерных крангах порта определенного города Ключевое решение использование интеллектуальной системы восстановления энергии на основе суперконденсаторов для восстановления гравитационной потенциальной энергии при опускании грузов крангами и ее хранения с последующим использованием при подъеме грузов. Ключевые показатели эффективность энергосбережения превышает 85%, снижение расхода топлива двигателем на 30%, снижение выбросов вредных веществ в атмосферу на 20%, сокращение времени цикла работы крана на 5%. Преимущества и экономическая эффективность годовая экономия затрат на топливо для одного крана превышает 8 млн юаней, период окупаемости инвестиций составляет 1,5 года.
V. Сфера восстановления напряжения

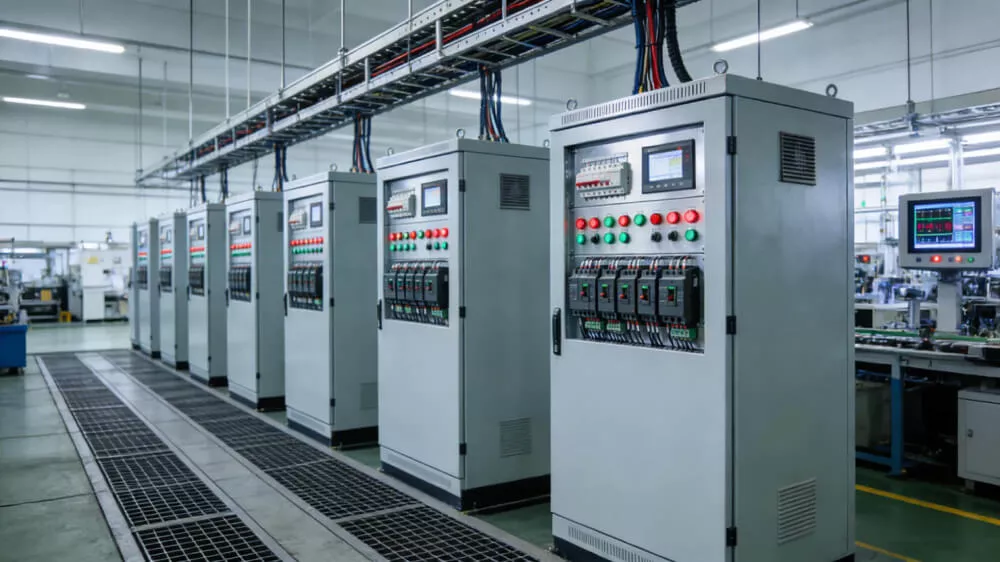

Основные задачи устранение проблем остановки производственных линий и брака продукции, вызванных кратковременным снижением напряжения в электросети («эффектом кратковременного пропадания напряжения»), а также адаптация решения к сферам высокоточной промышленности, особенно к производству полупроводников и автомобильной электроники. Референсный проект система устранения эффекта кратковременного пропадания напряжения для 12-дюймовой фабрики по производству кремниевых пластин определенной компании. Контекст применения при кратковременном снижении напряжения в электросети на срок ≥ 0,5 секунды в процессе изготовления кремниевых пластин происходит остановка литографских и травильных установок, при этом ущерб от одного сбоя может составлять несколько миллионов юаней. Традиционные стабилизаторы напряжения не обеспечивают требуемой скорости реакции.
Ключевое решение размещение модулей суперконденсаторов для мгновенной поддержки мощности в цепях питания критически важного оборудования, а также оснащение системы модулями мониторинга напряжения и быстрого переключения для компенсации падения напряжения за 0,1 мс при возникновении «эффекта кратковременного пропадания напряжения». Ключевые показатели ● Возможность противостоять колебаниям напряжения в электросети: снижение напряжения ≤ 30%, продолжительность снижения ≤ 3 секунды; ● Бесконфликтная работа системы более 3 лет, предотвращение ущерба от остановок производства на сумму более 200 млн юаней; ● Время реакции системы составляет 0,1 мс, что значительно быстрее показателей традиционных стабилизаторов (5 мс). Преимущества и экономическая эффективность обеспечение показателя непрерывной работы производственной линии ≥ 99,99%, исключение необходимости дополнительного монтажа резервных генераторов, экономия затрат на аренду площадей и энергопотребление.
VI. Сфера пуска мощных нагрузок
Основные задачи устранение проблем сложного пуска при низких температурах и деградации аккумуляторов, вызванных высоким пусковым током у оборудования, такого как дизель-генераторы, тяжелое машиностроение и суда, а также повышение вероятности успешного пуска и срока службы оборудования. Пример 1 система пуска гусеничного крана грузоподъемностью 300 тонн для конкретного объекта Решение：применение модуля пуска суперконденсаторов напряжением 48 В для замены традиционных свинцово-кислотных пусковых аккумуляторов, адаптация к требованиям мгновенного высокого тока более 1000 А при пуске крана. Ключевые показатели ● Вероятность успешного пуска при низких температурах -35 °C составляет 100% (у традиционных свинцово-кислотных аккумуляторов ≤ 30%); ● Пиковый пусковой ток 1200 А, время пуска ≤ 2 секунды, возможность последовательного пуска 10 раз без деградации; ● Срок службы 8 лет, что в 4 раза больше, чем у традиционных пусковых аккумуляторов.
Пример 2 система пуска главного двигателя контейнеровоза конкретного морского порта Решение
оснащение модулями суперконденсаторов сухого процесса, совместимыми с дизельным главным двигателем судна, для устранения проблемы неработоспособности пусковых аккумуляторов в условиях низких температур и высокой влажности на море. Ключевые показатели вероятность успешного пуска 99,9%, цикл обслуживания увеличен до 5 лет, годовое снижение затрат на замену запасных частей превышает 150 000 юаней. Преимущества и экономическая эффективность предотвращение финансовых потерь от задержек, вызванных неудачным пуском на море, повышение безопасности плавания судна.
