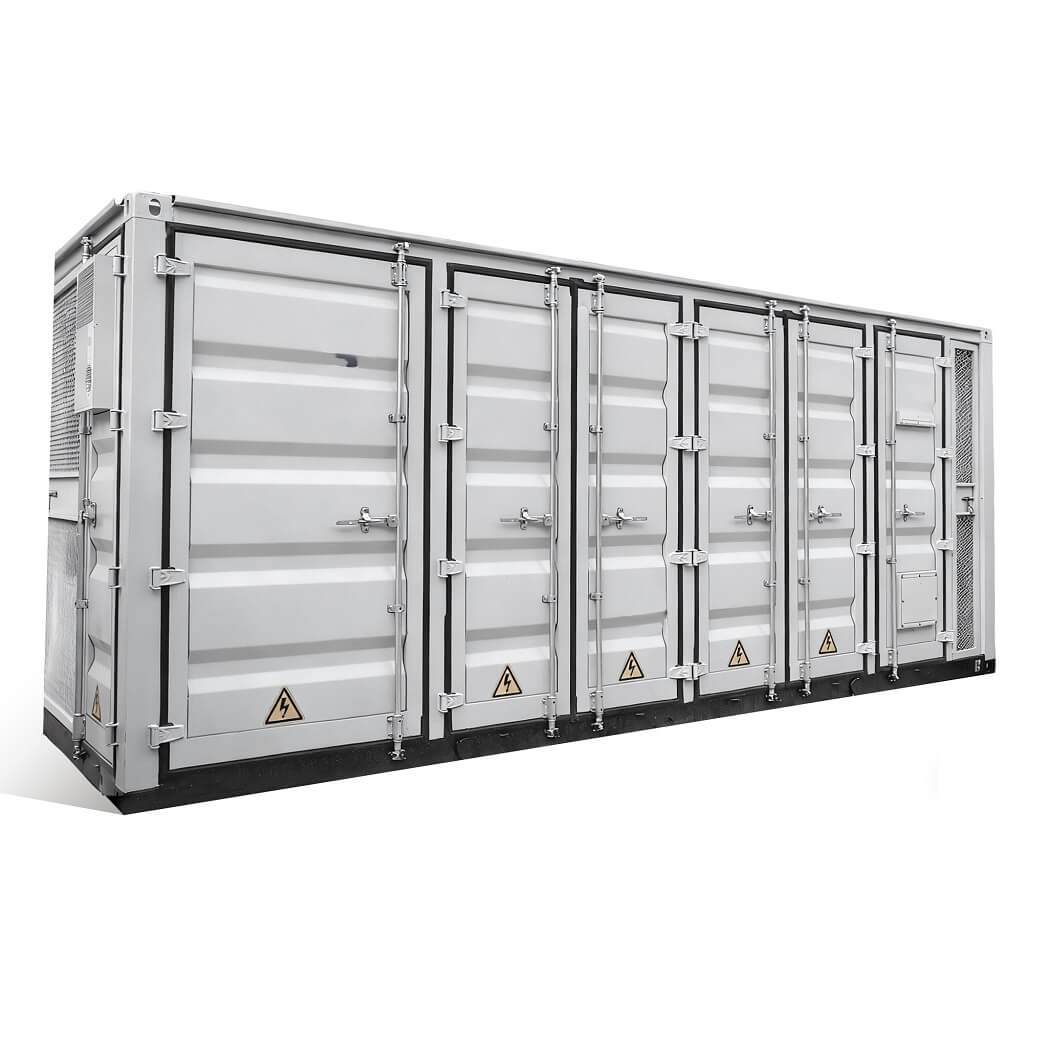

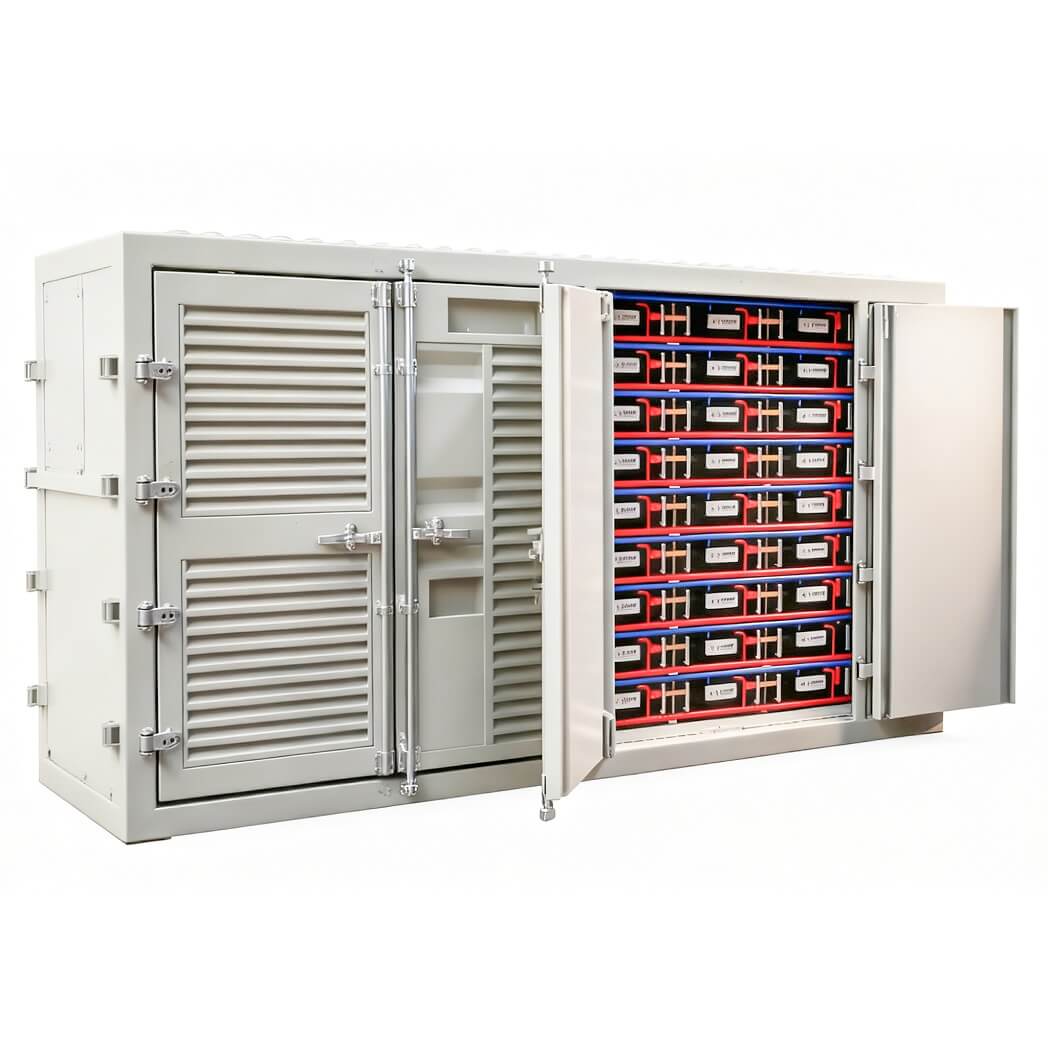

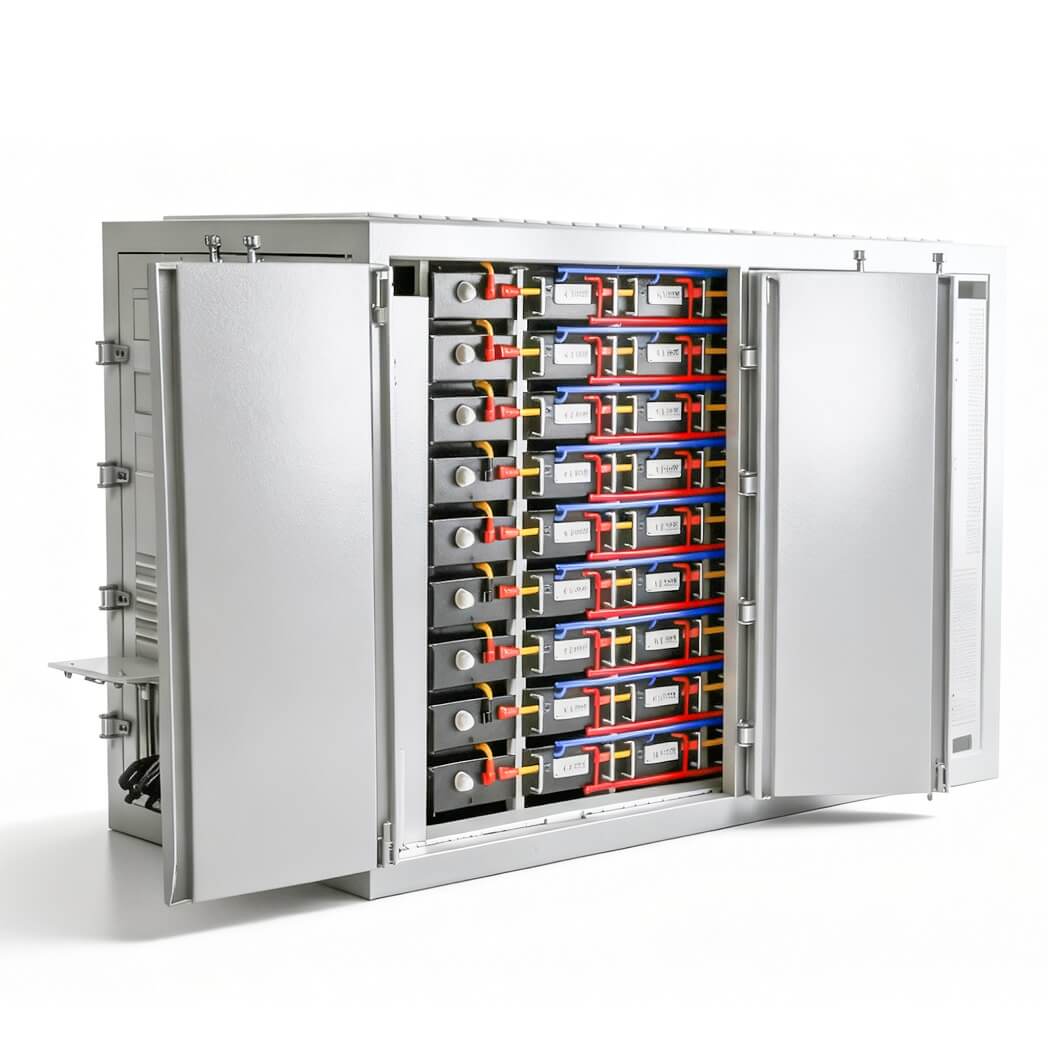

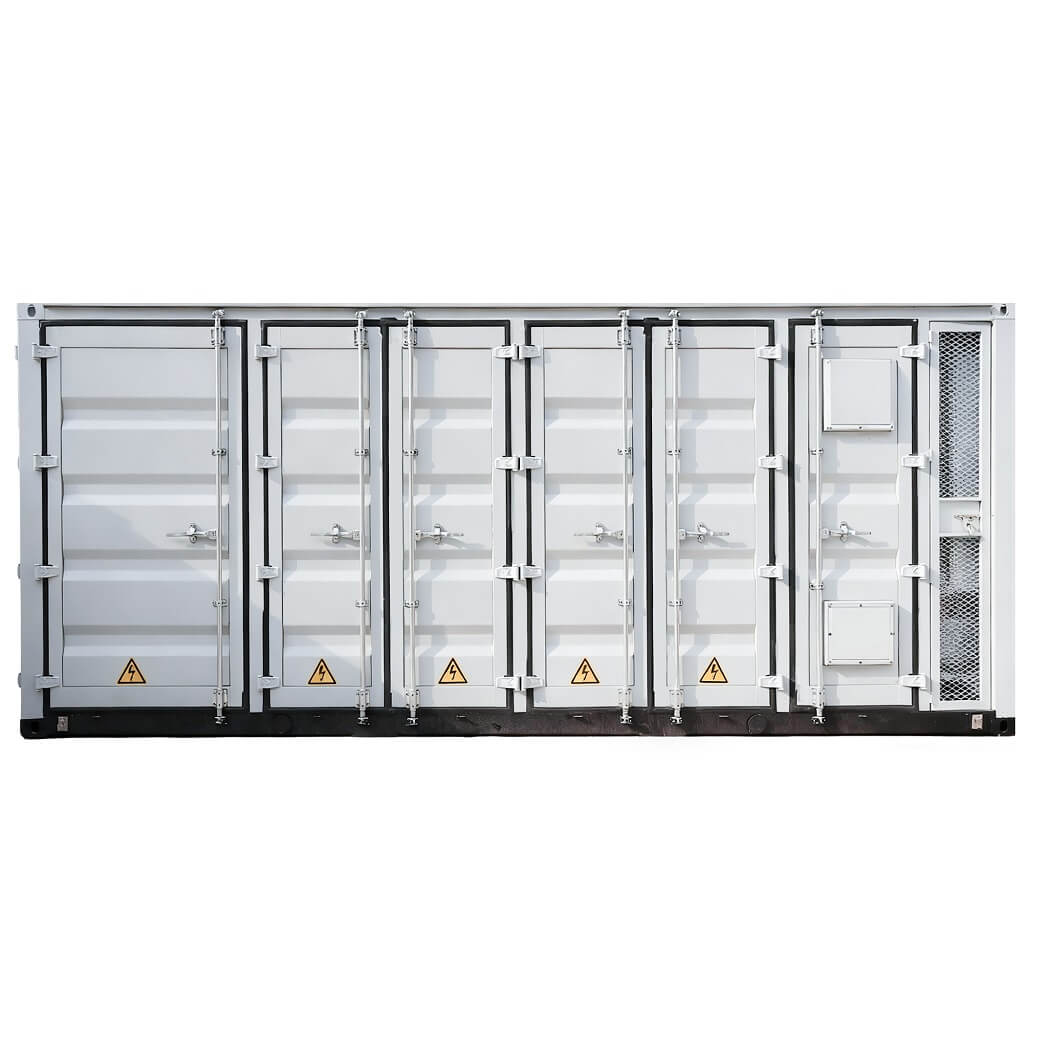

5MW Предвартично собранная кабинка суперконденсаторов
Энергосистема хранения энергии в предварительно изготовленном блоке суперконденсаторов 5МВт представляет собой стандартизированное силовое оборудование для хранения энергии, специально разработанное для высокочастотных переходных режимов регулирования частоты новых энергосистем. Основным накопителем энергии являются двухслойные суперконденсаторы. Система интегрирует мощные двусторонние преобразователи, систему жидкостного охлаждения, кластерную систему управления энергией и комплексные предварительно изготовленные блоки. Оборудование полностью собирается и проходит заводскую наладку, что позволяет осуществлять подключение к сети на месте без сложных строительных работ. Оно является модульным основным оборудованием для вспомогательного регулирования частоты тепловых электростанций, стабилизации частоты при подключении новой энергетики и улучшения качества частоты сетевой энергии.
Благодаря высокой мощности, сверхбыстрой реакции, высокой долговечности и возможности кластерного масштабирования блок предназначен для переходной поддержки частоты сети и устраняет недостатки традиционных ресурсов регулирования частоты, такие как медленная реакция и низкая устойчивость к высокочастотным циклам. Стандартный одиночный блок 5МВт поддерживает плавную гибкую регулировку мощности в диапазоне 1–5МВт, адаптируясь ко всем переходным режимам регулирования частоты малой, средней и полной мощности. Оборудование допускает параллельное наращивание мощности, позволяя гибко формировать спецификации 10МВт, 20МВт и другие кратные мощностные режимы для проектов регулирования частоты на чистых суперконденсаторах. Для крупномасштабных проектов, требующих длительного стационарного регулирования, возможно объединение с литий-ионными аккумуляторными системами для создания гибридной архитектуры хранения энергии, удовлетворяющей потребностям в крупнообъемном и длительном регулировании.
I. Основные эксплуатационные преимущества
1. Миллисекундная сверхбыстрая реакция для подавления переходных возмущений
Благодаря физическому принципу накопления энергии двухслойных суперконденсаторов без задержек химических реакций время замкнутой реакции системы составляет ≤20 мс. Система точно фиксирует миллисекундные случайные мощностные возмущения, возникающие при колебаниях выработки ветровой и солнечной энергии, запуске и остановке агрегатов, резких изменениях нагрузки. Мгновенное зарядно-разрядное регулирование мощности быстро подавляет колебания и перерегулирование частоты, полностью соответствуя сетевым требованиям к сверхбыстрому и высокоточному первичному регулированию частоты.
2. Высокая циклическая долговечность для высокочастотных режимов неглубокого заряда/разряда
Двухслойные суперконденсаторы не имеют эффекта памяти и химического затухания, что исключает недостаток высокочастотной усталости литий-ионных электрохимических накопителей. При стандартных сетевых режимах регулирования частоты с неглубоким зарядом и разрядом на уровне 5%–15% износ оборудования минимален, обеспечивая миллионные эффективные циклы работы. Оборудование выдерживает тысячи высокочастотных регулирующих действий в сутки и гарантирует стабильный срок службы 15–20 лет. Отсутствие частой замены накопительных элементов и минимальное повседневное техническое обслуживание идеально соответствуют характеристикам высокочастотной, непрерывной и малой амплитуды работы сетевого регулирования частоты.
3. Мгновенный заряд и разряд полной мощности с высокой мощностной поддержкой
Благодаря конструкции с высокой плотностью мощности предварительно изготовленный блок 5МВт поддерживает мгновенный заряд и разряд полной мощности. Он быстро компенсирует кратковременный дефицит мощности и поглощает избыточную пиковую мощность, динамически балансируя прерывистую и колеблющуюся выработку новой энергетики. Система значительно улучшает качество подключаемой к сети энергии и самостоятельно покрывает все потребности переходного регулирования частоты малых и средних электростанций с более высокой эффективностью, чем традиционное оборудование для регулирования частоты.
4. Широкий температурный диапазон и полное жидкостное охлаждение для высокой эксплуатационной стабильности
Оборудование стабильно работает в широком температурном диапазоне -40℃～65℃, адаптируясь к экстремальным внешним и внутренним условиям большинства регионов. Благодаря равномерной системе полного жидкостного охлаждения внутри блока поддерживается сбалансированное распределение температуры без локального перегрева и перепадов температур. Оборудование сохраняет стабильную мощность при низких температурах и исключает тепловые риски при высоких температурах, обеспечивая круглосуточную надежную работу.
5. Внутренняя безопасность для бесперебойной работы без персонала
Суперконденсаторы работают на чистом физическом принципе накопления энергии без горючих и взрывоопасных электролитов, обеспечивая внутреннюю безопасность без риска теплового неконтролируемого процесса, пожара или взрыва. Блок интегрирует интеллектуальный контроль балансировки напряжения, самодиагностику неисправностей, многоуровневую электрическую защиту и связанные системы пожаротушения для автоматического раннего предупреждения и активной защиты от неисправностей. Оборудование поддерживает длительную работу без обслуживающего персонала на тепловых электростанциях, объектах новой энергетики и подстанциях.
6. Стандартизированное заводское исполнение для высокой инженерной эффективности
Блок 5МВт является универсальным стандартизированным базовым модулем с едиными габаритами, электрическими интерфейсами, протоколами связи и логикой управления. Полная заводская сборка и наладка требуют на месте только электрического подключения, настройки связи и интеграции с системой пожаротушения для подключения к сети, значительно сокращая сроки строительства, наладки и приемки. Универсальная модульная конструкция упрощает последующее наращивание мощности, замену оборудования и кластерную эксплуатацию и техническое обслуживание.
II. Механизм регулирования частоты и пикового сглаживания нагрузки
1. Пиковое сглаживание нагрузки
Пиковое сглаживание нагрузки обеспечивает перераспределение нагрузки сети и оптимизацию баланса спроса и предложения энергии, выполняемое преимущественно литий-ионными блоками гибридной системы хранения энергии. В периоды низкой нагрузки и избыточной выработки новой энергетики система накапливает избыточную энергию, а в периоды пикового потребления отдает ее для компенсации дефицита. Это эффективно снижает перепады нагрузки в сети, повышает утилизацию новой энергетики, уменьшает нагрузку глубокого пикового регулирования на тепловые агрегаты и оптимизирует общую кривую нагрузки энергосети.
2. Регулирование частоты энергосети
Стабильная частота сети 50 Гц является основой безопасной работы энергосистемы. Колебания нагрузки и случайная выработка новой энергетики вызывают отклонения частоты, которые могут провоцировать защитные отключения оборудования и отключение от сети. Регулирование частоты с помощью систем хранения энергии динамически поглощает и отдает мощность для коррекции отклонений частоты. В зависимости от характеристик возмущений и режимов диспетчерского управления оно разделяется на первичное и вторичное регулирование частоты, дополняющие друг друга и полностью покрывающие потребности в стабилизации частоты энергосети.
(1) Первичное регулирование частоты: секундная переходная аварийная поддержка (автономная работа на суперконденсаторах)
Первичное регулирование частоты представляет собой автоматический переходной режим реакции. При внезапных случайных миллисекундных/секундных возмущениях частоты система самостоятельно определяет отклонение частоты и мгновенно реагирует без диспетчерских команд. Блок суперконденсаторов 5МВт полностью выполняет все регулирующие задачи, быстро подавляя переходные колебания частоты, формируя первую линию защиты частоты сети и компенсируя задержку реакции тепловых агрегатов и литий-ионных систем хранения энергии.
(2) Вторичное регулирование частоты: минутная стационарная точная коррекция (совместная работа суперконденсаторов и литий-ионных аккумуляторов)
Вторичное регулирование частоты представляет собой режим стационарного регулирования с периодическим диспетчерским управлением AGC. Диспетчерский центр выдает минутные регулирующие команды для коррекции остаточных стационарных отклонений частоты и мощности соединительных линий после первичного регулирования. Данный режим требует непрерывной работы с постоянной мощностью, которую не могут обеспечить только суперконденсаторы. Применяется гибридная система: суперконденсаторы выполняют высокоточную тонкую коррекцию для гарантии качества регулирования, а литий-ионные блоки обеспечивают длительную непрерывную выдачу мощности для выполнения стационарных диспетчерских задач и поддержания долгосрочной стабильности частоты сети.
III. Гибридное решение регулирования частоты с системами хранения энергии
Отдельные виды оборудования хранения энергии имеют естественные ограничения рабочих режимов. Гибридная архитектура предварительный блок суперконденсаторов + литий-ионная система хранения энергии является отраслевым стандартным решением. Она сочетает преимущества двух технологий хранения энергии, покрывая как высокочастотное переходное, так и длительное стационарное регулирование, балансируя скорость реакции и срок службы оборудования.
1. Распределение функций системы
Блок суперконденсаторов (ядро переходного регулирования частоты): полностью выполняет все секундные внезапные сетевые возмущения и высокочастотные малые колебания, принимает на себя ударные переходные регулирующие нагрузки и исключает затухание литий-ионных аккумуляторов при частых запусках и циклах работы.
Литий-ионный блок (ядро стационарного регулирования): отвечает за пиковое сглаживание нагрузки и долгосрочное перераспределение энергии, совместно с суперконденсаторами выполняет минутное вторичное регулирование частоты AGC, компенсируя недостаток емкости суперконденсаторов и обеспечивая длительное стационарное регулирование.
2. Логика интеллектуального совместного управления
Комплексная система управления энергией EMS оснащена алгоритмами интеллектуального распознавания режимов и распределения мощности, которые автоматически различают переходные и стационарные возмущения, обеспечивают точное распределение задач и совместную работу, исключая недостатки отдельных типов систем хранения энергии.
3. Основные преимущества гибридного решения
Оптимизация срока службы: Точное распределение рабочих режимов позволяет суперконденсаторам принимать на себя высокочастотные ударные нагрузки, эффективно предотвращая циклическое затухание литий-ионных аккумуляторов и повышая общую стабильность и срок службы системы.
Полное соответствие стандартам: Полностью удовлетворяет сетевым требованиям к первичному переходному и вторичному стационарному регулированию частоты по скорости реакции, точности и показателю соответствия.
Снижение затрат и повышение эффективности: Заменяет частое и глубокое механическое регулирование тепловых агрегатов, снижая износ оборудования, расход угля и штрафные санкции за несоответствие сетевым требованиям.
Широкая адаптация сценариев: Объединяет функции переходного регулирования частоты и длительного пикового сглаживания нагрузки, покрывая проекты модернизации тепловых электростанций, подключения новой энергетики и сетевого хранения энергии.
IV. Модульное кластерное решение наращивания мощности
Блок суперконденсаторов 5МВт является стандартизированным базовым модулем с поддержкой плавной гибкой регулировки мощности 1–5МВт. Все аппаратные компоненты, интерфейсы, протоколы и стратегии управления полностью стандартизированы для параллельного объединения и наращивания мощности. Одиночный блок самостоятельно покрывает потребности маломощного регулирования частоты 1–5МВт; параллельное объединение нескольких блоков позволяет формировать мощностные классы 10МВт, 20МВт и другие кратные спецификации для стандартных проектов на чистых суперконденсаторах. Крупномасштабные проекты мощностью от 50МВт, требующие длительного стационарного регулирования, реализуются на основе гибридной архитектуры хранения энергии.
1. Принцип наращивания мощности
Несколько параллельных блоков управляются централизованной кластерной системой EMS, которая динамически распределяет выдаваемую мощность для синхронного и скоординированного регулирования. Система поддерживает резервирование N+1, обеспечивая непрерывное регулирование частоты без полной остановки системы при техническом обслуживании или неисправности отдельного блока.
2. Стандартизированная конфигурация разных мощностных классов
Гибкий одиночный блок 1–5МВт: Плавная регулировка мощности адаптируется к малым сценариям, таким как распределенные объекты новой энергетики и районные подстанции с гибким подбором мощности.
Кластер на суперконденсаторах 10/20МВт: Параллельное объединение нескольких блоков является стандартным решением малой и средней мощности в отрасли, полностью удовлетворяя потребностям переходного и совместного регулирования частоты стандартных тепловых и новых энергетических станций.
Крупный гибридный кластер от 50МВт: Использует гибридную архитектуру суперконденсаторов и литий-ионных аккумуляторов, адаптируясь к крупным базам новой энергетики и узловым районным сетевым проектам с потребностями в крупнообъемном и длительном стационарном регулировании.
3. Основные преимущества модульного наращивания мощности
Поэтапные инвестиции и высокая эффективность капитала: Возможность строительства по фактическим потребностям и поэтапного наращивания мощности исключает единовременные крупные инвестиции и снижает финансовые нагрузки на начальном этапе.
Универсальные стандарты и быстрая реализация: Полностью универсальные модули блоков не требуют индивидуальной разработки, обеспечивая стандартизированное строительство, наладку и быструю сдачу проектов.
Резервирование при неисправностях и высокая надежность: Кластерная сетевая структура обеспечивает эксплуатационное резервирование, гарантируя круглосуточное стабильное регулирование частоты.
Единое техническое обслуживание и контролируемые затраты: Единые модели оборудования, запасные части и регламенты обслуживания эффективно снижают сложность и стоимость эксплуатации крупных электростанций.
V. Основные сценарии применения
1. Вспомогательное регулирование частоты тепловых электростанций
Заменяет частое и глубокое механическое регулирование тепловых агрегатов, устраняя недостатки большой инерции, медленной реакции, низкой точности и высокого риска штрафных санкций. Эффективно снижает механический износ агрегатов и расход угля, значительно повышает показатель соответствия наладке AGC и качество услуг по регулированию частоты, обеспечивая гибкую модернизацию тепловых электростанций.
2. Стабилизация частоты при подключении новой энергетики
Быстро подавляет прерывистые и случайные колебания выработки ветровой и солнечной энергии, снижая риски колебаний частоты и отключения от сети при подключении к сети. Повышает локальную утилизацию новой энергетики и полностью соответствует сетевым стандартам регулирования и стабилизации частоты при подключении новой энергетики.
3. Стабилизация частоты районных сетей и подстанций
Как новый сетевой ресурс регулирования частоты выполняет задачи первичного и вторичного регулирования частоты районных энергосетей, компенсируя дефицит традиционных регулирующих ресурсов, повышая стабильность частоты и надежность электроснабжения районных сетей, снижая нагрузку пикового сглаживания и регулирования частоты на энергосеть.
4. Стабилизация автономной работы микросетей
В режиме автономной работы микросети система быстро подавляет возмущения нагрузки и выработки энергии, стабилизирует частоту и напряжение системы, повышает способность самовосстановления и стабильность автономной работы микросетей, обеспечивая непрерывное и надежное электроснабжение.
VI. Основные конкурентные преимущества
Отличные показатели переходного регулирования частоты: Миллисекундная сверхбыстрая реакция точно подавляет мгновенные возмущения частоты сети, полностью соответствуя высоким сетевым требованиям к первичному регулированию частоты.
Высокая долговечность при высокочастотных режимах: Двухслойные суперконденсаторы адаптированы к высокочастотным неглубоким циклам работы сети с низким затуханием и длительным сроком службы; оптимизированное распределение рабочих режимов значительно снижает нагрузки на техническое обслуживание в течение всего жизненного цикла.
Полная адаптация ко всем рабочим режимам: Архитектура на чистых суперконденсаторах специализируется на переходном первичном регулировании частоты, а гибридная архитектура дополняет возможности стационарного вторичного регулирования и пикового сглаживания нагрузки, покрывая все сценарии регулирования энергосистем.
Внутренняя безопасность и высокая адаптация к окружающей среде: Чисто физическое накопление энергии исключает риски теплового неконтролируемого процесса; работа в широком температурном диапазоне адаптируется к сложным условиям эксплуатации станций и внешней среды.
Гибкое модульное наращивание мощности: Стандартизированные блоки 5МВт поддерживают плавную регулировку мощности, многоступенчатое наращивание и поэтапное строительство, адаптируясь ко всем классам проектов регулирования частоты от малых до крупных.
