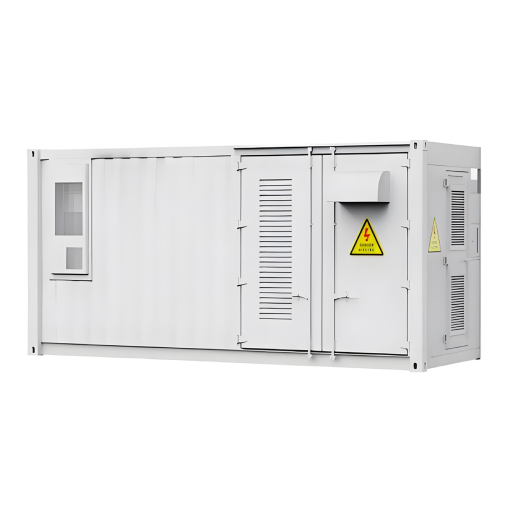

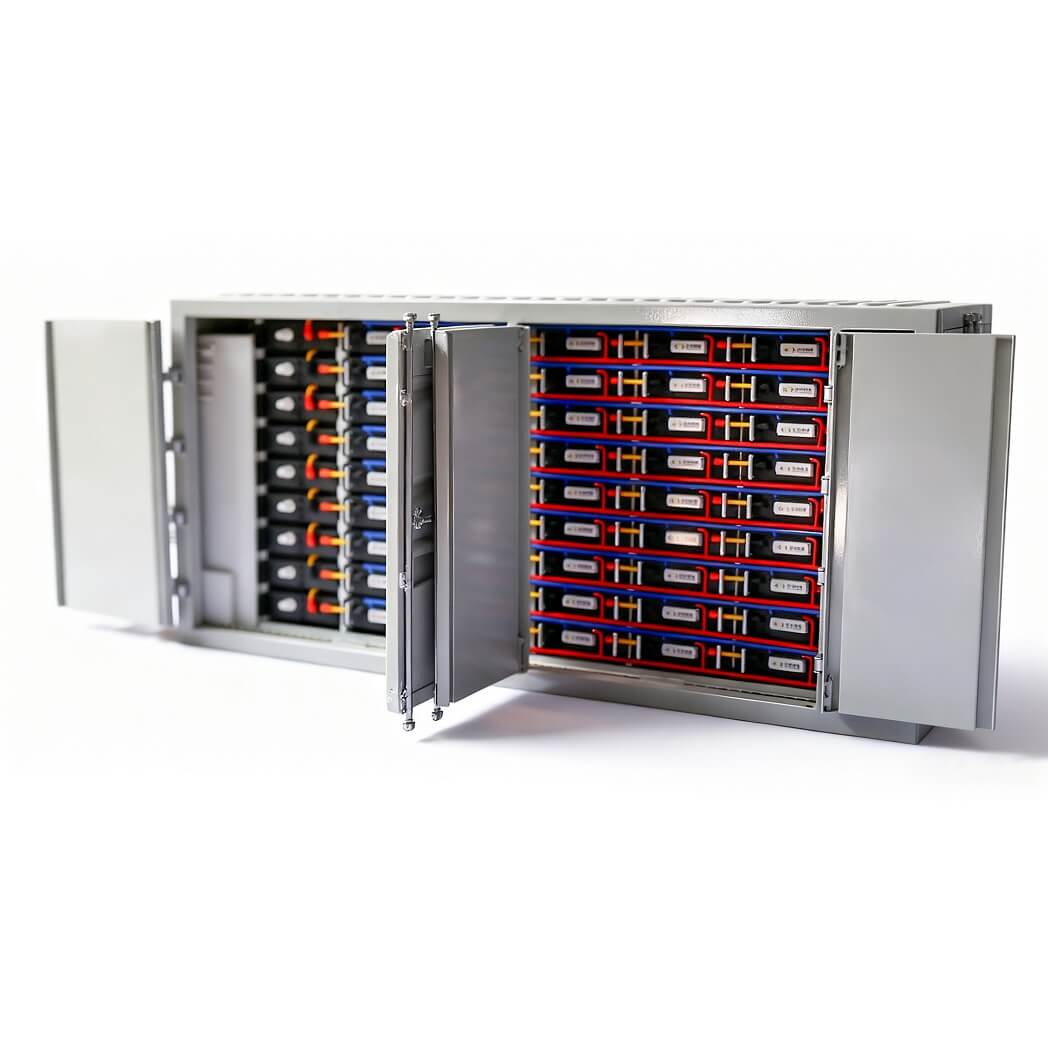

5MW超级电容预制舱储能系统是针对新型电力系统高频瞬态调频场景专项研发的标准化功率型储能装备。产品以双电层超级电容为核心储能载体，集成大功率双向变流器、全液冷温控系统、集群能量管理系统、一体化预制舱体，整机在工厂完成集成装配、联调检测，现场即装即投，无需复杂土建配套，是适配火电辅调、新能源并网、电网侧频率治理的模块化主力设备。
本舱体主打大功率、快响应、高耐久、可集群的产品特性，定位为电网瞬态频率支撑专用设备，专注解决传统调频资源响应慢、耐高频能力差、考核达标率低等痛点。单机为5MW标准化基础预制舱，支持1–5MW无级柔性功率调节，可按需适配小、中、单舱满功率各类调频工况；同时支持倍数并联堆叠扩容，可灵活组合为10MW、20MW、30MW等任意适配功率规格，适配各类中小规模纯超容调频项目。可搭配锂电池组成锂超容混合储能架构拓展建设，满足大容量、长时稳态调频场景需求。
一、5MW预制舱核心性能优势
1、毫秒级极速响应，适配电网瞬态扰动治理
依托双电层超级电容物理储能机制，无化学反应延时，系统整机闭环响应时长≤20ms，可精准捕捉电网毫秒级随机功率扰动。针对光伏、风电出力波动、机组启停、负荷突变等突发工况，可实现瞬时功率吞吐，快速平抑频率波动，有效规避电网频率超调、震荡、越限等问题，完全满足电网一次调频极速响应、高精度跟随的考核指标。
2、高耐久循环特性，适配电力高频浅充工况
双电层超级电容具备无记忆效应、无化学衰减的特性，区别于锂电池电化学储能的高频疲劳短板。在电网调频常态化5%–15%浅充浅放运行模式下，设备损耗极低，有效循环次数可达百万级，可长期耐受每日数千次的高频调节动作，设备稳定服役年限可达15–20年。整机无需频繁更换储能单元，日常运维工作量极小，完美匹配电力调频高频、连续、小幅吞吐的专属工况。
3、满功率瞬时吞吐，功率支撑能力强劲
5MW标准化预制舱采用高功率密度设计，支持满功率瞬时充放电，可快速填补电网短时功率缺额、吸收冗余峰值功率。面对新能源并网间歇性、波动性带来的频率扰动，可实现快速动态平衡，大幅提升并网点电能稳定性，单舱即可独立完成中小型场站的全域瞬态调频覆盖，功率支撑效率远超传统调频设备。
4、宽温域适配+全液冷温控，运行稳定性高
设备正常工作温度区间为-40℃～65℃，适配国内绝大部分地区户外场站、密闭机房、高低温极端运行环境。搭配全域均匀液冷温控方案，舱内温度分布均衡，杜绝局部积热、温差过大等问题，低温环境无容量衰减，高温工况无安全隐患，全天候保障系统稳定出力。
5、本质安全架构，适配场站无人值守模式
超级电容采用纯物理储能方式，无易燃易爆电解液，不存在热失控、起火、爆炸等安全风险，具备天然本质安全属性。舱内集成智能均压监测、故障自诊断、多重电气保护、联动消防系统，可实现故障自动预警、主动防护，全程无需高频人工值守，完美适配火电、新能源、变电站无人运维场景。
6、标准化预制设计，工程落地效率高
5MW为行业通用标准化基础模块，舱体尺寸、电气接口、通讯协议、控制逻辑全部标准化、通用化。整机工厂预制、成套调试完毕，现场仅需完成电气接线、通讯对接、消防联动即可并网投运，极大压缩项目施工、调试、验收周期，降低工程建设成本，模块化通用设计也为后续项目扩容、设备替换、集群运维提供便利。
二、储能调频与调峰作业机制
1、电力调峰：负荷平移，优化电网供需平衡
电力调峰为电网长时负荷优化工况，主要依托混合储能系统中的锂电池单元完成。针对电网昼夜负荷差值大、新能源弃风弃光、火电深度调峰压力大等问题，在用电低谷、新能源出力过剩时段储电，用电高峰、功率紧缺时段放电，有效平抑电网负荷峰谷差，提升新能源消纳能力，降低火电机组深度调压损耗，优化电网整体运行负荷曲线。
2、电力调频：动态稳频，保障电网运行质量
电网50Hz额定频率的稳定是电力安全运行的核心指标，负荷波动、新能源随机出力都会造成频率偏移，超差将直接引发设备保护动作、并网异常等问题。储能调频通过实时动态功率吞吐，持续修正电网频率偏差，根据扰动时效与调度机制，分为一次调频、二次调频两大协同运行模式，分工明确、工况互补，全面覆盖电网频率治理需求。
（1）一次调频：秒级瞬态紧急支撑（纯超级电容独立承载）
一次调频属于电网无指令自主瞬态响应工况，针对毫秒/秒级突发、随机、短时频率扰动，无需调度下发指令，系统自主感知频率偏移并瞬时动作。由5MW超级电容预制舱独立承载全部调节任务，依靠极速响应优势，快速抑制瞬时频率波动，筑牢电网第一道频率安全防线，弥补火电、锂电设备响应滞后的短板。
（2）二次调频：分钟级稳态精准纠偏（锂超容混合协同承载）
二次调频为电网AGC周期调度稳态调节工况，调度中心以分钟级周期下发调节指令，用于修正一次调频遗留的小幅频率、联络线功率稳态偏差。该工况需要持续恒功率出力，单超容舱受容量限制无法长时支撑，需搭配锂电池单元组成锂超容混合系统协同作业：超级电容负责高精度微调、保障调节品质，锂电池负责长时持续功率输出，精准完成调度稳态调频任务，保障电网长期频率稳定。
三、锂超容混合储能调频适配方案
针对单一储能工况适配短板，行业主流落地方式为超级电容预制舱+锂电池储能混合架构，通过两类储能特性互补，同时覆盖瞬态高频调频与稳态长时调节需求，兼顾调频响应品质与设备长期运行寿命。
1、系统工况精准分工
超级电容单元（瞬态调频核心）：全权承接全网秒级突发扰动、高频小幅波动、瞬时频率支撑，独立完成一次调频全工况任务，将所有高频、冲击性调节负荷全部拦截，规避锂电池频繁动作造成的衰减损耗。
锂电池单元（稳态调节核心）：主要承担电网削峰填谷、长时功率平移任务，同时配合超级电容完成分钟级AGC二次调频稳态出力，弥补超级电容容量短板，保障系统长效调节能力。
2、智能协同控制逻辑
配套专用EMS能量管理系统内置智能工况识别与功率分配算法，自动区分瞬态、稳态工况，实现各司其职、协同出力，保障系统响应速度、调节精度与持续出力能力，规避单一储能运行短板。
3、混合方案核心优势
设备寿命优化：工况精准分流，超级电容承接高频冲击负荷，规避锂电池高频循环衰减问题，大幅提升整套系统服役稳定性与使用寿命；
全工况考核达标：完整覆盖一次瞬态调频、二次稳态调频全电网考核需求，调节速度、精度、合格率全面达标；
降本增效显著：替代火电机组高频深度机械调节，降低机组磨损、煤耗及调频考核罚款风险；
场景适配广泛：融合瞬态调频与长时调峰能力，一站式适配火电改造、新能源并网、电网侧储能各类项目。
四、模块化集群扩容方案（5MW标准化单元堆叠）
本产品以5MW超级电容预制舱为标准化基础单元，单舱支持1–5MW无级柔性调功，全舱硬件、接口、协议、控制策略标准化通用，支持多舱并联堆叠扩容。单舱可独立满足1–5MW小规模调频需求，多舱并联可灵活组成10MW、20MW等倍数规格，适配常规纯超容调频项目；50MW及以上大型长时稳态项目，可搭配锂电池组成混合储能架构实现规模化落地。
1、集群扩容工作原理
多舱并联后由集中式EMS集群系统统一调度，动态分配各单元出力功率，实现同步协同调节，具备N+1容错冗余，单舱检修或故障不影响整体系统运行，保障调频服务连续稳定。
2、多功率等级标准化集群配置
1–5MW 柔性单舱工况：单舱无级调功，适配小型场站、分布式新能源、县域变电站等小规模调频场景，灵活适配不同功率需求；
10/20MW 纯超容集群工况：多舱倍数并联组网，为行业主流中小规模方案，完全满足常规火电、新能源并网瞬态+协同调频需求；
50MW+ 混合储能大型工况：采用锂超容混合架构，适配大型新能源基地、区域电网枢纽等大容量、长时稳态调频项目。
3、模块化集群扩容优势
分期投资、资金高效：支持先建基础单元、按需扩容，规避一次性大额投入，降低前期资金压力；
标准通用、落地快速：全系列舱体通用互换，无需定制开发，施工调试标准化，项目落地周期短；
冗余容错、运行可靠：集群组网具备故障冗余能力，保障调频服务全天候不间断运行；
运维统一、成本可控：设备型号、备件、运维流程标准化，大幅降低规模化电站运维难度与成本。
五、核心应用场景
1、火电机组储能辅助调频
替代传统火电机组高频、深度机械调节方式，解决火电惯性大、响应滞后、调节精度不足、考核罚款多等痛点，有效降低机组机械磨损与燃煤损耗，显著提升AGC调频考核合格率与调频服务品质，助力火电灵活性改造升级。
2、风光新能源并网频率治理
快速平抑风电、光伏出力间歇性、随机性波动，有效抑制并网点频率震荡，降低新能源脱网风险，提升新能源就地消纳效率，满足电网新能源并网调频、稳频的全维度考核标准。
3、区域电网及变电站稳频调压
作为电网侧新型调频资源，承接区域电网一次、二次调频任务，弥补传统调频资源缺口，提升片区电网频率稳定性与供电可靠性，有效缓解电网调峰调频压力，优化区域电网运行架构。
4、微电网孤网稳定运行
在独立微网运行场景下，快速平抑负荷波动与电源出力扰动，稳定系统频率与电压，提升微网自愈能力与孤网运行稳定性，保障微网系统安全、连续、可靠供电。
六、产品核心竞争优势总结
瞬态调频性能优异：毫秒级极速响应，精准抑制电网瞬时频率扰动，完全满足电网高标准一次调频考核要求；
高频工况耐久可靠：双电层超容适配电力高频浅充工况，循环寿命长、衰减极低，配合工况分流策略，系统全生命周期运维压力极小；
全工况场景适配：纯超容架构专攻瞬态一次调频，混合架构补足稳态二次调频与负荷调峰能力，全覆盖电力系统调节需求；
本质安全环境适配强：纯物理储能无热失控风险，宽温域运行适配各类场站复杂户外、机房工况；
模块化扩容灵活：标准化5MW单元支持无级调功、倍数堆叠、分期建设，可适配全规格大中小调频项目。
